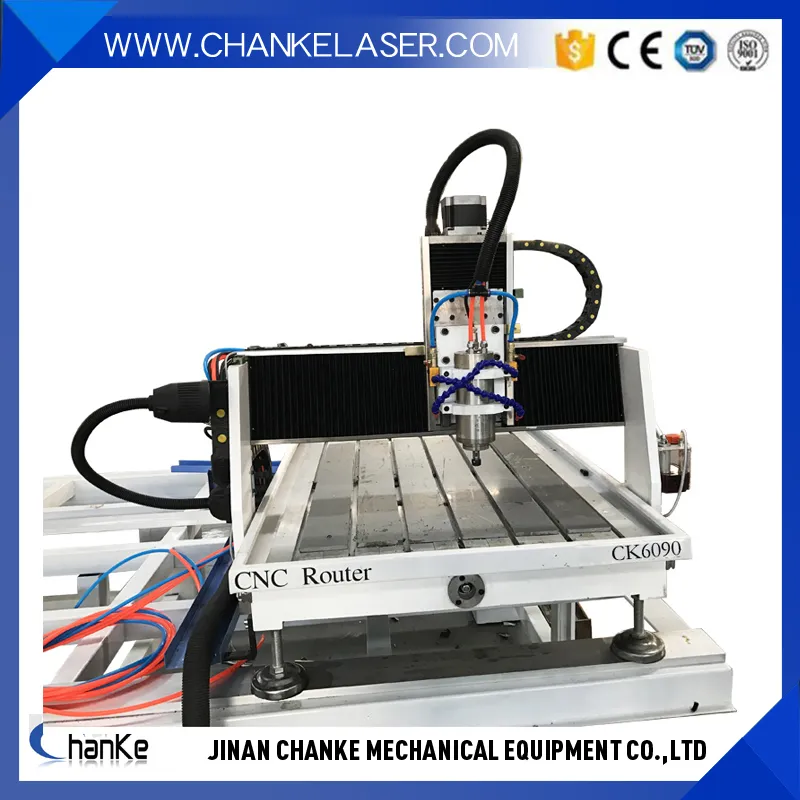

Mini routeur CNC pour le traitement des métaux

Informations de base

Modèle NON.	6060, 3636, 3030, 4040, 6090, personnalisé
garantie	18 mois
Personnalisé	Personnalisé
Condition	Nouveau
Disposition de la broche	Vertical
Taper	Routeur de gravure
Taille rotative	Peut être personnalisé
Rotatif	Facultatif
Forfait transport	Caisse en contreplaqué
spécification	600*900*120mm,400*400*80mm,300*300*80mm personnalisé
Marque déposée	Aigle de mer
Origine	Chine
Code SH	8458912090
Capacité de production	4000 ensembles/an

Description du produit

Description du produit



1.Paramètre
Tous ces modèles peuvent être personnalisés selon le client
exigences. Avec certificat : CE, ISO9001

NON.	Description	Paramètre
1	Zone de travail X, Y, Z	600*900*120mm peut être personnalisé
2	Entraînement et moteur	Moteur/pilote pas à pas Yako
3	Taille de la table des machines	800*1440mm
4	Broche	0.8kw ou 1.5kw ou 2.2kw refroidissement par eau/broche de refroidissement par air
5	Onduleur	Variateur de fréquence Fuling.
6	Système de contrôle	Contrôleur NCstudio/Mach3/DSP
7	Précision de positionnement de déplacement X, Y, Z	±0.05/300mm
8	Précision de repositionnement de déplacement X, Y, Z	±0.05mm
9	Structure X, Y, Z	Vis à billes Taiwan TBI, rails carrés Hiwin sur les axes X, Y, Z
dix	Taux de déplacement rapide maximum	10 000 mm/min
11	Vitesse de travail maximale	8 000 mm/min
12	Tension de travail	AC220V, monophasé
13	Langues de commande	Code G
14	Température ambiante de fonctionnement	0 degré - 45 degrés
15	Logiciel	Version anglaise Type3 ; Artcam version anglaise
16	Taille du paquet	1700*1600*1600mm
17	Poids net	400KGS;
18	Poids brut	600KGS.
19	Humidité relative	30% - 75%
20	Garantie	Deux ans à compter de la date de commission
21	Accessoires optionnels	Système rotatif Système de refroidissement par brumisation Collecteur de poussière/ hottes anti-poussière pour trois axes



2 Candidature

1. Traitement des plaques de bois : sculpture sur bois, découpe, évidement et perçage de trous sur les trois
traitement dimensionnel de panneau d'onde, portes en bois, traitement de fenêtre, portes et panneaux d'armoires,
table d'ordinateur et traitement auxiliaire de meubles de plaque.

2. Traitement de l'industrie de la publicité : découpe acrylique, panneaux publicitaires, production de logo, système de formage
module, une variété de la production de produits décoratifs publicitaires.

3. Industrie des matériaux de moules: les moules en bois, en cuivre, en aluminium et autres métaux, ainsi que le marbre artificiel,
sable, feuilles de plastique, tuyaux en PVC et autres moules non métalliques.

4. Autre : moule en bois aéronautique, hélice, moule à mousse automobile. Surface incurvée tridimensionnelle de
instruments comme le violon, l'erhu, la danse, etc. Convient également pour la gravure et la découpe sur plaque de fer et le
autre matériau métallique.

échantillons



3. Caractéristiques
1. Toute la structure du cadre en acier solide peut résister au traitement par vibration (trempe), avec une bonne rigidité et aucune déformation à long terme;

2. Broche de refroidissement par eau/air haute fréquence 1.5kw/2.2kw;

3. Contrôleur Mach3/DSP/NCstudio ;

4. Étalonnage manuel de l'outil ;

5. Rail de guidage carré Hiwin de Taiwan, avec une capacité portante énorme, un fonctionnement en douceur, une haute précision et une longue durée de vie;

6. Avec une forte compatibilité avec une série de logiciels de conception et de fabrication CAD/CAM tels que type3/artcam/artcut.



4. Paquet de machines
Emballage en film plastique étanche avec protection en mousse dans chaque coin.
Boîte en bois massif navigable avec ceinture en acier.
Économisez de l'espace autant que possible pour le chargement des conteneurs.

5.Garantie et service après-vente
1) La garantie totale de la machine est de 12 mois, sauf pour les pièces spéciales.
2) Les pièces principales (à l'exclusion des consommables et de la personne endommagée) doivent être changées gratuitement en cas de problème pendant la période de garantie, nous fournirons les pièces consommables à un prix d'agence lorsque vous aurez besoin d'un remplacement.
3) Assistance technique 24 heures sur 24 par téléphone, e-mail ou msn, skype, etc.
4) Le logiciel est mis à jour gratuitement.
5) Fournir un manuel en anglais et une vidéo sur CD de la machine utilisant et entretenant.

6. Foire aux questions :
1. Garantie et service après-vente ?
1.1 garantie de deux ans dans des conditions normales d'utilisation et nous fournissons une maintenance à vie ;
1.2 Assistance technique par téléphone, e-mail, Skype, WhatsApp, MSN 24h/24 ;
1.3 Formation gratuite pour vous assurer de maîtriser le fonctionnement du routeur CNC ;
1.4 Manuel d'utilisation en anglais convivial, populaire et facile à comprendre.
2. Service OEM disponible ?
2.1 Habituellement, nous fabriquerons la machine en tant que notre conception régulière ;
2.2 La zone de travail X,Y,Z pourrait être une conception orientée client ;
2.3 La configuration spéciale pourrait être une conception orientée client.
3. Délai de livraison (procédure de production) ?
3.1 Pour une machine à 3 axes avec spécification standard, généralement 15 jours ouvrables ;
3.2 Pour une machine à 4 axes avec spécification standard, généralement 25 jours ouvrables ;
3.3 Pour les machines à 5 axes, les modèles OEM ou non standard, généralement 65 jours ouvrables.

7. Caractéristiques/avantages du routeur CNC AC
1). Structure de lit de tour épais de grande taille, adoptant des tubes de tuyaux en acier pour le châssis de la machine, et un portique en acier, plus stable, peut fonctionner pendant 7 ans sans distorsion.

2). Adoptez un pilote et un moteur haute puissance, un double moteur sur l'axe y. qui conduisent la machine à fonctionner à 20 m/min pour la vitesse de traitement, la vitesse de déplacement peut atteindre 40 m/min.

3). Système de lubrification sur 3 axes : tuyau de lubrification se connectant à tous les guides linéaires qui peuvent les lubrifier dans le temps par une pompe de lubrification manuelle à l'huile pour une durée de vie durable de la machine.

4). La butée dure et la butée électronique sur 3 axes protègent la machine au-delà de la zone de travail.

5). Notre table de machine est une combinaison de fentes en T spécifiques avec une table à vide en bakélite avec suffisamment de trous d'aspiration sous vide, nous pouvons augmenter le nombre de trous sous vide en fonction de vos besoins.

6). Adoptant une chaîne métallique solide, avec un câble à paires torsadées à blindage souple élevé, pouvant supporter 220 ° C au maximum, avec une durée de vie supérieure à la norme de 120 ° C.

7). Pompe de lubrification manuelle à l'huile, elle lubrifie chaque point de la machine pour éviter que la machine ne rouille.

8). Vis à billes Taiwan TBI de grande taille, pas de distorsion, bonne stabilité.



9). Roulement linéaire de rail Taiwan HIWIN, pantoufles doubles, portant lourd, travaillant régulièrement.

dix). Arrêt d'urgence des deux côtés de la machine et sur l'armoire de commande, il peut protéger la machine de tout dommage de mauvaise utilisation de la machine.

11). Courroie synchrone de grande taille et roue de synchronisation dans les axes x, y, z, performances optimales.

12). La structure du portique de 22 mm d'épaisseur garantit une bonne stabilité et un traitement élevé.

13). Contacteur AC français et filtre EMI Hugeton.

14). Entraînement à crémaillère hélicoïdale et pignon, roulement linéaire à rail carré Hiwin 25 mm. Plus de stabilité et plus de précision.
